高壓開關特性測試儀原理

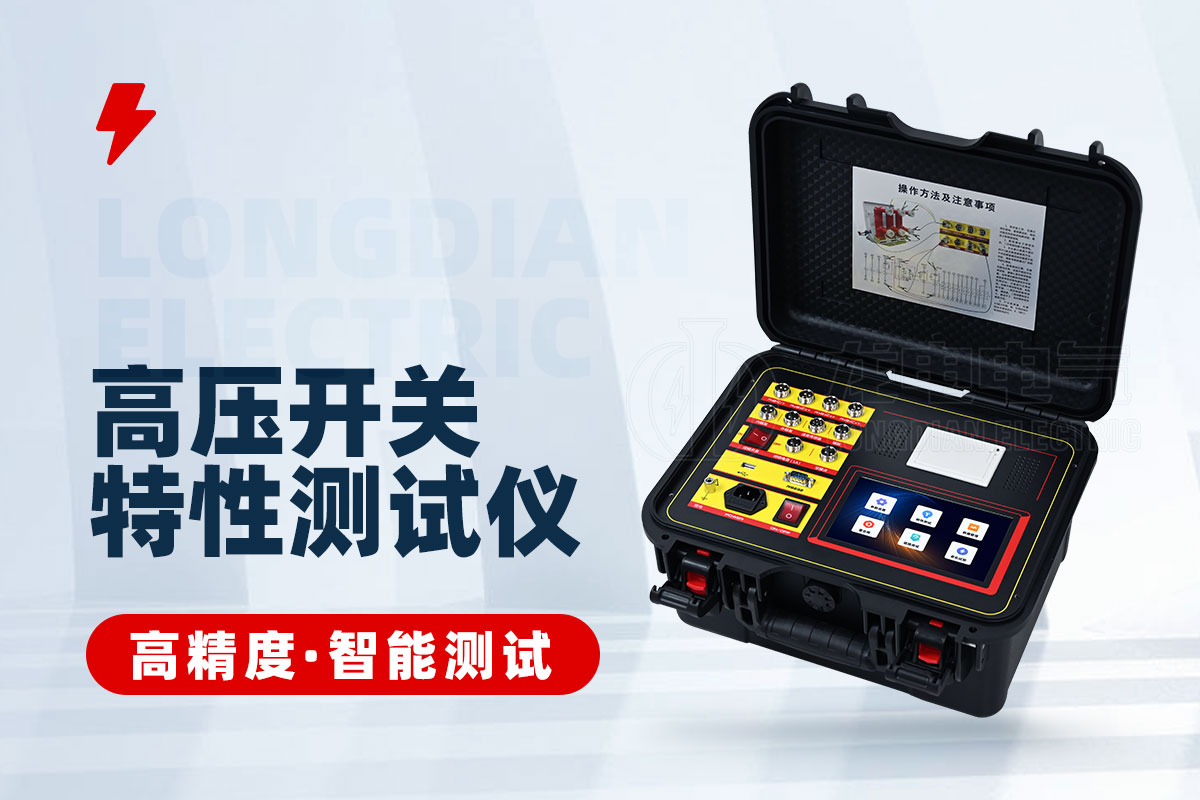

高壓開關特性測試儀是一種基于電氣測量和信號處理技術的設備，它主要由電源、信號發生器、采樣裝置、數據處理單元等部分組成。它通過測量高壓開關在不同工作條件下的機械動作參數和電氣參數來評估開關的性能和質量。

測試儀的測試原理通常包括以下幾個方面：

1. 接觸電阻測試：通過測量開關接觸電阻來評估開關的接觸狀況。測試時，電流互感器會將電流信號傳送給高壓開關測試儀，同時利用內置電源法或外電源法驅動高壓開關動作，以此測量開關的接觸電阻。

2. 開關動作時間測試：通過測量開關從合閘狀態到分閘狀態或從分閘狀態到合閘狀態的時間來評估開關的機械動作性能。測試時，開關動作會被儀器內部的直流電壓驅動，或者通過電源機構供電進行動作，然后利用高精度的時間測量技術來測量開關動作的時間。

3. 開關電流測試：通過測量開關在合閘或分閘狀態下的電流來評估開關的電流傳輸能力。測試時，開關的電流會被電流互感器轉化成電信號并傳輸給高壓開關測試儀進行測量。

4. 開斷測試：通過測量開關在開斷狀態下的電流、電壓、能量和電壓降等參數來評估開關的開斷性能。測試時，開關的電流會被電流互感器轉化成電信號并傳輸給高壓開關測試儀進行測量，同時對電壓進行測試。

通過對這些參數的測量和分析，高壓開關測試儀可以準確地評估高壓開關的性能和質量，為電力設備的維護和檢修提供有效的數據支持。同時，它的特點包括接線方便、數據準確、體積小、重量輕，以及具有內置的延時保護功能，為現場測試提供了極大的便利和安全保障。
